Rango de medición

ACA, DCA, ACV, DCV, Ohmios, Diodos, Hz, Capacitancia, Ciclo de trabajo, Ausencia de continuidad.

Temperatura de Operación

0 a 50ºC (32ºC a 122ºC).

Humedad de funcionamiento

Menos del 80% de HR.

Polaridad

Conmutación automática, "-" indica polaridad negativa.

Sensor actual

Sensor de efecto Hall

Ajuste cero

DCA: Ajuste del pulsador

Otros rangos: Ajuste automático.

Sobre-entrada

Indicación de "1" o "-1".

Tiempo de muestreo

Aprox. 0,35 segundos.

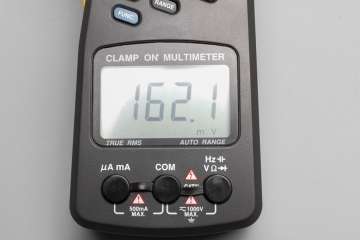

Monitor

15 mm (0,6 ") LCD, 4 dígitos, Indicación máxima 5000.

Batería

Batería DC 9V, resistente o de tipo alcalino, 006P, MN1604 (PP3) o equivalente.

Consumo de energía

Aprox. DC 5 mA.

Peso

380 g / 0.85 LB (incluyendo la batería).

Dimensión

HWD : 255 x 73 x 38 mm.

(10 x 2.9 x 1.5 inch)

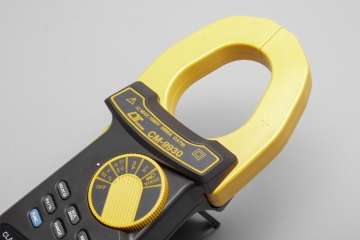

Max. Tamaño del conductor

Diámetro de 60 mm (2,36 pulgadas).

Accesorios incluidos

Manual de instrucciones

Cable de prueba (rojo y negro)

Fusible (500 mA, 5 mm de diámetro x 20 mm)

Función

Rango

Resolución

Exactitud

Protección de sobrecarga

DC/AC Voltage

400 mV (DC only)

0.1 mV

± ( 0.5 % + 2d )

AC/DC 1000 V.

4 V

0.001V

DCV: ± (1% + 2d)

ACV: ± (1,2% + 5d)

40 V

0.01V

400 V

0.1 V

1000V

1 V

DC / AC

Corriente

(Entrada directa)

400 uA

0.1 uA

± ( 1.2% + 5d )

AC / DC 500 mA

(Fusible)

4000 uA

1 uA

40 mA

0.01 mA

400 mA

0.1 mA

Corriente DC / AC

(Abrazadera)

400 A

0.1 A

± ( 2 % + 5 d )

AC/DC

2000A/1000V

2000 A

1 A

± ( 2 % + 8 d )

Comentarios

Medida RMS real tanto para ACV como para ACA.

La impedancia de entrada para el rango ACV y DCV es de 10 mega ohmios.

ACA, la respuesta de frecuencia ACV es de 45 a 1 KHz

ACA, ACV especificación de ser probado en onda sinusoidal 50/60 Hz.

Función

Rango

Resolución

Exactitud

Protección de sobrecarga

Ohms

400 ohm

0.1 ohm

± ( 1 % + 5 d )

AC / DC 400V

4 K ohm

1 ohm

40 K ohm

10 ohm

400 K ohm

100 ohm

4 M ohm

1 K ohm

± ( 2 % + 2 d )

40 M ohm

10Kohm

± ( 3.5 % + 5d )

Capacitancia

50 nF

10 pF

± ( 3 % + 5d )

* Ver comentarios

AC / DC 400V

500 nF

100 pF

5 uF

0.001 uF

50 uF

0.01 uF

Frecuencia

(> 5 V)

5 Hz

0.001 Hz

± (1 % + 5 d)

AC / DC 1000V

50 Hz

0.01 Hz

500 Hz

0.1 Hz

5 KHz

1 Hz

50 KHz

0.01 KHz

500 KHz

0.1 KHz

Ciclo de trabajo

1% a 99%

0.1 %

Diodo

Corto / no conductancia, prueba de buena / defecto

Continuidad

Si la resistencia de medición es inferior a 10 ohmios, sonará el pitido.
